Kit 120kw 185kw de conversion de voiture électrique de Brogen 25t PMSM TBC

Description de produit

Conversion électrique Kit For Truck du moteur à courant alternatif de boîte de vitesse de Brogen 25t Pmsm 120kw 185kw Ev

Moteur de camion, train d'Electric Power de camion, moteur de camion, camion

Kit électrique de conversion d'ev du moteur à courant alternatif de boîte de vitesse de Brogen 25T PMSM 120KW 185Kw pour le camion

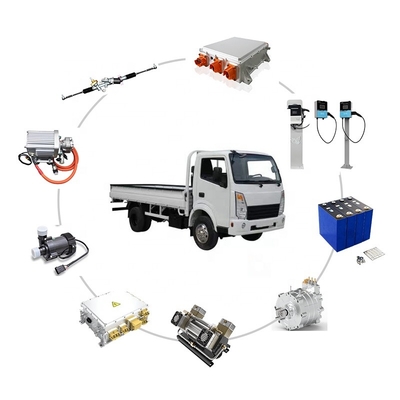

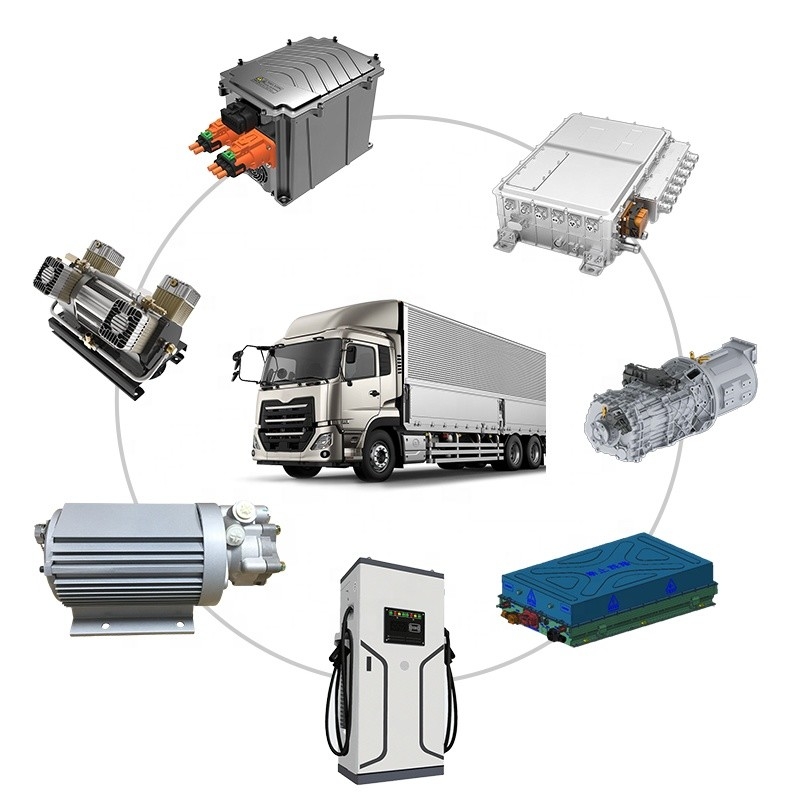

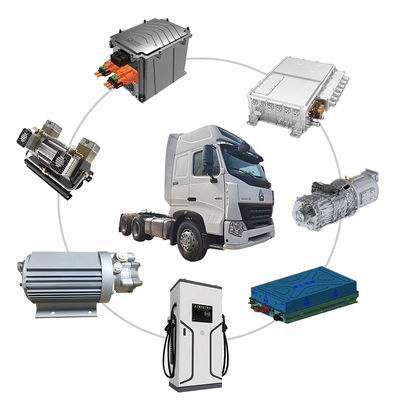

Kits de conversion pour le camion

Kits de conversion d'EV

1. powertrain électrique

2. batterie

3. Pompe de direction de courant électrique

4. Compresseur de frein à air

5. Contrôleur auxiliaire d'entraînement

6. Compresseur de climatisation

7. Système de refroidissement d'entraînement électrique

8. Système de gestion thermique de batterie

Powertrain électrique

Moteur

Impératifs techniques :
1. paramètres de produit :

Puissance évaluée de moteur : 250 KILOWATTS ;
Puissance maximale de moteur : 360 KILOWATTS ;
Couple évalué de moteur : 600N.m ;
Couple maximal de moteur : 2500N.m
De vitesse de moteur maximum : 3500 t/mn ;
Vitesse nominale de moteur : 1492 t/mn ;
Rapport de transmission : 8.507/4.943/2.994/1.876/I.2I6/1
Mécanisme de décalage : Dispositif direct pneumatique de décalage d'AMT ;
Décollage de puissance : QH50 modèle, rapport de vitesse de sortie totale : 1,67, couple 50ON.m de sortie
2. La méthode de refroidissement de moteur est refroidissement par l'eau, l'écoulement d'eau est 35-40L/min, et la température d'admission de l'eau est

≤65℃ ;

Contrôleur de moteur

1. Essai de tension de tenue de contrôleur : 2500AC fuite ≤10 actuel mA ; 3540DC fuite équivalente ≤1mA actuel
2. des tolérances dimensionnelles non marquées seront mises en application selon GB/T C 1804 ;
3. La tolérance non marquée de forme et de position sera mise en application selon GB/T k 1184 ;
4. volume de voie d'eau : 0.29L ; résistance à l'eau : température de l'eau 25, débit 20L/min, résistance à l'eau 55kPa ;
5. méthode de refroidissement : de refroidissement par liquide ; conditions de refroidissement :

Paquets de batterie avec BMS

Le titre va ici.

capacité 1.Rated de boîte électrique : 228Ah, énergie évaluée : 35.24kwh, tolérance de dimension de la tension nominale 154.56V 2.Unmarked se rapportent
GB/T 1804-V 3.If aucun impératifs techniques sont spécifiés, se rapportent à l'accord technique
catégorie 4.Protection de boîte électrique : IP68
5. référez-vous à l'accord technique pour le numéro d'annonce de code barres du système de plaque signalétique
la note 6.The est collée correctement sans bulles
7.Keep la surface de la boîte propre et stockée dans un endroit sec sans exposition à
lumière du soleil et eau
8.The fermant à clef le couple de la boîte est 805N.M

Produits auxiliaires d'entraînement

1. Pompe de direction de courant électrique

Paramètres

Kilowatt Power4 évalué
Kilowatt de la crête Power10.75
VoltageAC380V évalué
EMF de dos (vitesse nominale) 275V/krpm
Current7.5A évalué
Crête current15A
Torque19 évalué N.m
Crête torque38 N.m
Speed1500r évalué/minute
Speed1200 fonctionnant r/min
Flow18±2L/min commandé
Frequency80 fonctionnant hertz

2. Compresseur de frein à air

Paramètres

Exhaust380L évalué/minute
Moteur Power4KW
Échappement évalué pressure1Mpa
Weight65Kg
Échappement pressure1.2Mpa
Température de fonctionnement -40℃~ +60℃
Dimensions560x335x370 millimètre
Protection classIP67

3. 3 dans 1 contrôleur

Paramètres

Pompe de direction de compressorDCAC de frein à air de DCAC

DCDC 12/24V

4. Système de refroidissement d'entraînement électrique

Paramètres

Ligne de refroidissement de réservoir d'eau d'expansion
Pompe d'Electronicwater
Radiateur + ensemble de fan électronique

système de la gestion 5.Battery thermique

Paramètres

système de gestion thermique de la batterie 8kW

6. Compresseur conditionling d'air

Le titre va ici.

Paramètre
Déplacement 34,0 cc/rev
Charge 140 cc 1000rpm~ d'huile
Poids net 6,4 kilogrammes
Charge 140 cc 1000rpm~ d'huile
Gamme de vitesse 6000rpm
MPA de la pression 4,0 de soulagement (G)
IP 67 de catégorie de protection

7. Câblage

La longueur de harnais peut être adaptée aux besoins du client selon les besoins des clients

8. Station de charge de C.C

Chargeur de C.C 60/75/120/160/300KW avec CCS1/CCS2

Clôture évaluant IP54

Température de fonctionnement -20℃~50℃
Hygrométrie <2000m> 0~95% (aucune condensation) d'altitude
Installation fixe de mode d'installation
Moyenne des temps de bon fonctionnement ≥8760h
Tension d'entrée 380±15%V
Le courant d'entrée <100a> a entré la fréquence 50/60Hz
Facteur de puissance de chargement complet >0.99
La tension de sortie s'étendent C.C 200~750V
Chaîne de tension de sortie en C.C 400~750V de Constant Power Mode
Gamme 5~150A de courant de sortie
Coefficient ≤±0.5% d'ondulation
